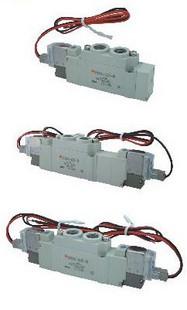

SY3120電磁閥產品概述
SY3120電磁閥是一款廣泛應用于工業自動化控制領域的二位五通電磁換向閥，采用電磁控制方式實現流體方向的切換。該產品具有結構緊湊、響應速度快、可靠性高等特點，適用于清潔氣體介質的控制場景。閥體采用優質材料制造，確保在0.1-0.7MPa工作壓力范圍內穩定運行，環境溫度最高可承受50℃的工作條件。46
產品結構與工作原理
該電磁閥采用先導式結構設計，由電磁線圈、閥體和閥芯等核心部件組成。當線圈通電時產生電磁力驅動先導閥動作，通過氣壓差推動主閥芯換向；斷電時依靠彈簧復位。產品提供多種接線方式可選，包括直接出線式和L型插座式，并可選配指示燈功能。接口規格為M5螺紋連接，便于安裝和管路集成。1114
性能特點與應用領域
SY3120電磁閥具有低功耗特性，直流24V版本工作電流僅為21mA，可直接由PLC驅動。其響應時間在毫秒級，適合需要快速切換的場合。產品采用集中排氣結構設計，能有效減少油霧排放和噪聲。該閥主要應用于包裝機械、自動化生產線、醫療設備等領域的潔凈氣路控制，特別適合對體積和能耗有要求的應用場景。1317
產品選型與配置
該系列產品提供豐富的配置選項，包括不同電壓規格（AC110V/220V，DC12V/24V）、多種接線方式（直接出線、插座式）以及帶指示燈版本。用戶可根據實際需求選擇適合的型號，如SY3120-5LZD-M5表示DC24V供電、L型插座連接、M5接口的配置。產品支持單體安裝和匯流板集裝兩種安裝方式，便于系統集成。912
使用注意事項
安裝時應確保閥體箭頭方向與介質流向一致，建議垂直向上安裝以保證最佳性能。使用前需徹底清洗管路，建議在閥前加裝過濾器以防止雜質進入。工作電壓應保持在額定電壓的±10%范圍內，首次使用時需通電數次使閥體適溫。長期停用后重新啟用前建議進行檢查維護。1417
簡單介紹
SY3120 電磁閥功率消耗 交流 0.5W/0.55W(帶指示燈) 直流 110V,1.1VA,220V,2.0VA
聯系電話: 021-63515606
SY3120 電磁閥
的詳細介紹
SY3120 電磁閥
| ■技術參數 |
|
共同規格
|
流體
|
空氣
|
|
環境及流體溫度
|
高50℃
|
|
*潤滑
|
不需要
|
|
手動操作
|
螺絲刀鎖定型
|
|
搞沖擊/震動能力
|
150G/30m/s2(8.3-2000Hz)
|
|
密封
|
防灰塵
|
*若需要潤滑請用透明1號油ISOVG32
電磁線圈規格
|
接電方式
|
直接出線式(G),L型插座式(L), DIN插座式(D)
|
|
*標準電壓
|
交流：110V，220V直流：12V，24V
|
|
容許電壓變動范圍
|
額定電壓的±10%
|
|
功率消耗
|
交流
|
0.5W/0.55W(帶指示燈)
|
|
直流
|
110V,1.1VA,220V,2.0VA
|
*另有非標準電壓可供選擇
|
型號
|
規格
|
|
位置數
|
電磁線圈
|
操作壓力范圍kgf/cm2(Mpa)
|
反應時間(毫秒)
|
高操作頻(次/秒)
|
接管口徑
|
有效斷面積mm2(Cv值)
|
重量
|
|
SSY5120-□△D-01
|
2
|
單線圈
|
0.15～0.7{1.5～7.1}
|
19或以下
|
5
|
注2)
1/8
|
9.18(0.51)
|
62
|
|
SSY5220-□△D-01
|
2
|
雙線圈
|
0.1～0.7{1～7.1}
|
18或以下
|
5
|
9.18(0.51)
|
77
|
|
SSY5320-□△D-01
|
3
|
雙(中央封閉)
|
0.2～0.7{2～7.1}
|
32或以下
|
3
|
7.38(0.41)
|
83
|
|
SSY5420-□△D-01
|
3
|
雙(中央排氣)
|
0.2～0.7{2～7.1}
|
32或以下
|
3
|
7.56(0.42)
|
83
|
|
SSY5520-□△D-01
|
3
|
雙(中央加壓)
|
0.2～0.7{2～7.1}
|
32或以下
|
3
|
10.62(0.59)
|
83
|
注1）□—代表使用電壓
3=110VAC
4=220VAC
5=24VDC
6=12VDC
△—代表接電方式
G=直接出線式(引線長300mm)
D=DIN插座式
L=L型插座式(引線長300mm)
DZ=DIN插座式帶有指示燈和過壓抑制器
LZ=L型插座帶有指示燈和過壓抑制器
訂貨舉例：
1)需要5通2位單線圈電磁閥，電壓：24VDC，直接出線式，口徑：Rc(PT)1/8,正確型號：SSY5120-5GD-01
2)需要5通2位雙線圈電磁閥，電壓：12VDC，L型插座式，帶有指示燈及過壓抑制器，口徑：φ6mm,正確型號：SSY5220-6LZD-C6
|
|
