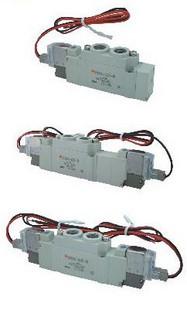

VF5320電磁閥/VF-5320
產品概述
VF5320電磁閥是一款三位五通換向閥，屬于VF系列氣動控制元件。該產品采用先導式結構設計，具有體積小巧、流量大、外形美觀等特點，適用于工業自動化控制系統中對氣體流動方向的控制需求。其內部采用電磁效應控制，通過繼電器實現精準操作，能夠滿足不同電路的控制要求。13
技術特點
該電磁閥有效截面積為25mm²（CV=1.40），工作介質為經過40微米過濾的空氣，動作方式為內部先導式。產品采用低功耗設計，具有先導閥與主閥集中排氣的結構優勢，動作靈敏且使用壽命長。支持AC220V和DC24V等多種電壓規格，電壓容許變動范圍為額定電壓的±10%。在性能方面，其最高動作頻率可達每秒五次，最短勵磁時間僅需0.05秒。3710
結構設計
VF5320電磁閥采用密閉腔體結構，腔體中間設有閥芯，兩側配置電磁鐵組件。當任一側電磁鐵線圈通電時，閥體會被吸引至相應位置，通過控制閥體移動來實現不同油孔的啟閉。產品提供螺紋連接方式，接管口徑包括G3/8等規格，安裝時需注意氣體流動方向及接管正確性。為延長使用壽命，建議在氣口安裝消聲器或消聲節流閥。11323
應用領域
該產品廣泛應用于機電一體化領域，特別適合需要集成安裝的場合。在工業控制系統中，可用于調整介質方向、流量等參數，常見于氣動制動系統、液壓控制系統和氣壓操作系統等場景。產品支持多種安裝方式，包括底板配管型和夾子固定型，能夠適應不同的設備布局需求。172728
使用注意事項
使用前需檢查元件是否完好，安裝時需確認電壓符合要求。為確保穩定運行，建議在閥前加裝過濾器以防止雜質進入。操作壓力范圍為0.15-0.8MPa，工作溫度宜保持在5-50℃環境。產品采用防塵設計，防護等級達到IP65，適合在工業環境下長期使用。定期維護時應注意保持先導排氣口的清潔。11518
簡單介紹
VF5320 電磁閥位置數 二位五通 三位五通 有效截面積 25mm2(CV=1.40) 18mm2(CV=1.00)
聯系電話: 021-63515606
VF5320 電磁閥
的詳細介紹
VF5320 電磁閥
歡迎選購VF5320 電磁閥，我們有優勢的價格，的服務！公司承諾，所有商品保證原裝正品，一年保修，終身維護！
聯系電話: 021-63515605
| 型號 |
VF5120 |
VF5220 |
VF53(4/5)50 |
| 位置數 |
二位五通 |
三位五通 |
| 有效截面積 |
25mm2(CV=1.40) |
18mm2(CV=1.00) |
| 工作介質 |
經40微米過濾空氣 |
| 動作方式 |
內部先導式 |
| 使用壓力 |
0.15-0.8MPa |
| 大耐壓力 |
12MPa |
| 工作溫度 |
5-50 |
| 電壓范圍 |
± 10% |
| 耗電量 |
AC:4.5VA DC:3W |
| 絕緣性及防護等級 |
F級.IP65 |
| 接線形式 |
出線式或端子式 |
| 高動作頻率 |
每秒五次 |
| 短勵磁時間 |
0.05秒 |
