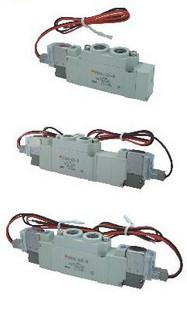

VF5430電磁閥/VF-5430
VF5430電磁閥產品概述
VF5430是一款三位五通電磁閥，采用先導式工作原理，適用于工業自動化控制系統中的氣動回路方向控制。該產品設計緊湊，體積小巧，能夠?qū)崿F(xiàn)氣流通道的快速切換，滿足不同工況下的介質流動控制需求。閥體采用優質材料制造，具有良好的耐磨性和使用壽命，適合長期穩定運行。24
結構與工作原理
VF5430電磁閥由電磁線圈和閥芯組成，通過電磁力驅動閥芯移動來實現氣路的通斷或換向。當線圈通電時，產生的電磁力推動先導閥芯動作，進而控制主閥芯切換氣流方向；斷電時，依靠彈簧復位。產品支持雙線圈控制，可實現中位排氣功能，確保氣缸在非工作狀態下壓力釋放。有效截面積達到18mm²（CV=1.00），能夠保證較大的流量通過能力。616
技術特點
該電磁閥工作壓力范圍為0.15-0.8MPa，響應時間短至50毫秒，最高動作頻率可達每秒5次。采用彈性密封結構，密封性能良好，泄漏量低。產品提供多種電壓規格可選，包括AC220V、AC110V、DC24V等，接線方式支持出線式或端子式安裝。閥體接口為G3/8（3分管螺紋），便于管道連接。特殊設計的集中排氣結構可減少噪音，同時內置濾網防止雜質進入先導閥。2426
應用領域
VF5430電磁閥廣泛應用于包裝機械、紡織設備、食品加工機械、電子制造等行業的自動化控制系統中。適用于控制空氣及非腐蝕性氣體介質，能夠配合氣缸實現精確的位置控制。其模塊化設計允許集成安裝，節省空間，特別適合需要多路控制的復雜氣動回路。產品在常規工業環境下表現穩定，操作溫度范圍為5-50℃。1923
使用注意事項
安裝前需檢查管路清潔度，建議在進氣口加裝40微米過濾器。使用時需確保電壓穩定在額定值的-15%~+10%范圍內，避免線圈燒毀。在震動環境中應加固安裝，低溫環境下需采取防凍措施。長期停用時建議在接口處加裝防塵套。產品提供多種外觀處理顏色可選，包括噴砂、黑色、天藍色等，可根據設備配色需求選擇。61628
簡單介紹
VF5430 電磁閥接線形式 出線式或端子式 高動作頻率 每秒五次 短勵磁時間 0.05秒
VF5430 電磁閥
的詳細介紹
VF5430 電磁閥
| 型號 |
VF5120 |
VF5220 |
VF53(4/5)50 |
| 位置數 |
二位五通 |
三位五通 |
| 有效截面積 |
25mm2(CV=1.40) |
18mm2(CV=1.00) |
| 工作介質 |
經40微米過濾空氣 |
| 動作方式 |
內部先導式 |
| 使用壓力 |
0.15-0.8MPa |
| 大耐壓力 |
12MPa |
| 工作溫度 |
5-50 |
| 電壓范圍 |
± 10% |
| 耗電量 |
AC:4.5VA DC:3W |
| 絕緣性及防護等級 |
F級.IP65 |
| 接線形式 |
出線式或端子式 |
| 高動作頻率 |
每秒五次 |
| 短勵磁時間 |
0.05秒 |
