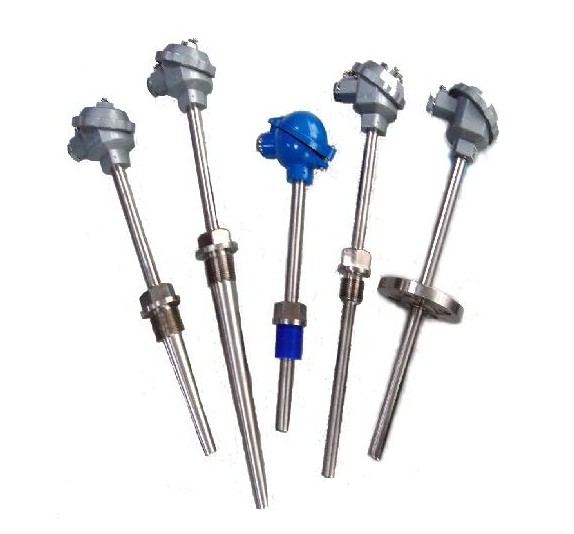

裝配式熱電阻
WZPK2-236SA WZPK2-335SA WZPK2-336SA WZPK2-435SA WZPK2-436SA WZPK2-535SA WZPK2-536SA, WZPK-163S WZPK-164S WZPK-165S WZPK-166S WZPK-263S WZPK264S WZPK-265S WZPK266S WZPK363S WZPK363S WZPK364S WZPK365S WZPK-366S WZPK-463S WZPK-464S WZPK-465S WZPK-466S WZPK563S WZPK-564S WZPK-565S WZPK-566S WZPK2-165SA WZPK2-166SA WZPK2-265SA WZPK2-266SA WZPK2-365SA WZPK2-366SA WZPK2-465SA WZPK2466SA WZPK-565SA WZPK2-566SA, WZP-235T, WZP2-235TWZP-130-F, WZP-230-F, WZP-330-F, WZP-430-F, WZP 2-130-F, WZP 2-230-F, WZP 2-330-F, WZP 2-430-F, WZP-131-F, WZP-231-F,WZPK-235S，WZPK-236S ，WPK-333S WZPK-334S,WZPK-335S,WZPK-336S,WZPK-433S WZPK-434S WZPK-435S WZPK-436S WZPK-533S WZPK-534S WZPK-535S WZPK-536S WZP-621 WZP-6312A WZP2-631 WZP2-6212A WZPK2-135SA WZPK2-136SA WZPK2-235SA
概述
其優點很多，零件分解性好，維修方便，更換易損件成本低可以遠傳電信號，靈敏度高，穩定性強，互換性以及準確性都比較好。裝配鉑熱電阻的常溫絕緣電阻應不小于100MΩ，裝配銅熱電阻的常溫絕緣電阻應不小于50MΩ等特點。廣泛應用于石油、化工等生產現場伴有各種易燃、易爆氣體、蒸汽的場合。
WZ系列工業用熱電阻作為溫度測量傳感器，通常與溫度變送器，調節器以及顯示儀表等配套使用，組成過程控制系統，用以直接測量或控制各種生產過程中-200℃-500℃范圍內的液體，蒸汽和氣體介質以及固體表面的溫度.。
熱電阻是利用物質在溫度變化時本身電阻也隨著發生變化的特性來測量溫度的。當被測介體中有溫度剃度存在時，所測的溫度是感溫元件所在范圍介質中的平均溫度。
盡管各種熱電阻的外形差異很大，但是它們的基本結構卻大致相似，一般有感溫元件，絕緣套管，保護管，和接線盒等主要部分組成。
工作原理
熱電阻是利用物質在溫度變化時，其電阻也隨著發生變化的特征來測量溫度的。當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。
裝配式熱電阻由感溫元件、外保護管、接線盒以及各種用途的固定裝置組成，有單支和雙支元件兩種規格，保護管不但具有抗腐蝕性能，而且具有足夠的機械強度，保證產品能安全地使用在各種場合。測溫原理：受熱后的金屬絲電阻隨著溫度的變化而變，其熱電阻值R(t)與其所處溫度t的關系可表示為：R(t)=R0(1+At+Bt2+……)，按測得的電阻值查相應分度表即可得出被測溫度值t。
特點
抗振性能好；
測溫精度高；
機械強度高；
耐壓性能好；
性能可靠穩定；
零件分解性好；
維修方便；
更換易損件成本低；
熱響應時間短。熱響應時間：在溫度出現階躍變化，熱電阻的輸出變化至相當于該階躍變化的50%所需的時間，成為熱響應時間，用T0.5表示。
公稱壓力：一般是指在常溫下，保護管所能承受靜態外壓不破裂，試驗壓力一般采用公稱壓力的1.5倍。實際上，允許公稱壓力不僅與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速、種類有關
|
