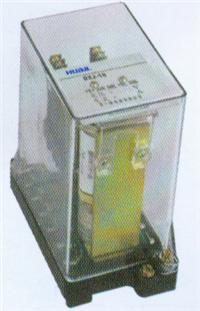

DZS-12B中間繼電器
1.應用范圍
DZS-10B系列中間繼電器用于直流操作的各種保護和自動控制線路中，作為輔助繼電器以增加觸點數量和觸點容量。DZS-11B、13B為動作延時繼電器；DZS-12B、14B返回延時繼電器；DZS-15B、16B為電壓延時動作和電流保持繼電器。
2.主要技術數據
| ● |
額定電壓：DC 220V、110V、48V、24V、12V。 |
| ● |
額定電流：lA、2A、4A、6A。 |
| ● |
動作值：動作電壓為額定電壓值的30～70％。 |
| ● |
保持值：保持電流不大于80％額定電流。 |
| ● |
返回值：不小于額定值的5％。 |
| ● |
動作時間：DZS-11B、13B、15B、16B在額定電壓下，動作時間不小于0.06s。 |
| ● |
返回時間：DZS-12B、14B不小于0.6s。 |
| ● |
功率消耗：不大于7W。 |
| ● |
觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。 |
