| 產品名稱： |

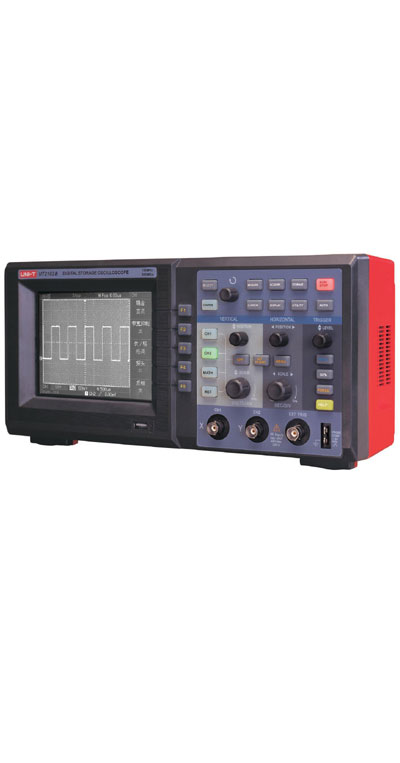

UTD2102B,UTD-2102B(數字存儲示波器) |
| 產品型號： |
UTD2102B,UTD-2102B |
| 產品報價： |
|
| |
 |
| |
|
|
產品詳細：
技術指標
|
基本功能
|
技術指標
|
|
通道
|
2
|
|
帶寬
|
100MHz
|
|
采樣方式
|
|
實時采樣
|
500MS/s
|
|
等效采樣
|
25GS/s
|
|
平均值
|
2的n次方，2~256次可選。
|
|
輸入
|
|
輸入耦合
|
直流﹑交流,接地(DC,AC,GND)
|
|
輸入阻抗
|
1±2%ΜΩ，與24±3pF并聯
|
|
探頭衰減系數設定
|
1X,10X,100X,1000X
|
|
大輸入電壓
|
400V(DC+AC峰值、1ΜΩ輸入阻抗) (10:1探頭衰減)
|
|
通道間隔離度
|
優于40：1
|
|
通道間時間延遲(典型)
|
150ps
|
|
水平
|
|
波形內插
|
sin(x)/x
|
|
記錄與儲存
|
存儲深度：1M采樣點
|
|
掃描范圍（S/div）
|
5ns/div ～ 50s/div,1-2-5進制(60MHz\80MHz\100MHz)
|
|
采樣率和延遲時間精確度
|
±100ppm(任何≥1ms的時間間隔)
|
|
時間間隔(△T)
測量精確度(滿帶寬)
|
單次:±(1采樣間隔時間+100ppm×讀數+0.6ns)﹥16個平均值:±(1采樣間隔時間+100ppm×讀數+0.4ns)
|
|
垂直
|
|
模擬數字轉換器(A/D)
|
8比特分辨率,兩個通道同時采樣
|
|
偏轉系數
|
2mV/div ～5V/div(在輸入BNC處)
|
|
位移范圍
|
±10div
|
|
模擬帶寬
|
100MHz
|
|
可選擇的模擬帶寬限制，典型的
|
20MHz
|
|
低頻響應（交流耦合，-3dB）
|
≤10Hz(在BNC上)
|
|
上升時間(在BNC上典型的)
|
＜3.5ns
|
|
直流增益精確度
|
2mv/div，5mv/div時±4%(采樣或平均值采樣方式);
10mv/div～5v/div時:±3%(采樣或平均值采樣方式)
|
|
直流測量精確度（平均值采樣方式））
|
垂直位移為零,且N≥16時:±(4%×讀數+0.1div+1mV);垂直偏轉系數≥5mV/div;N≥16時:±[3%×(讀數+垂直位移讀數)+(1%×垂直位移讀數)]+0.2div)垂直偏轉系數從2mV/div到200mV/div加2mV;垂直偏轉系數500mV/div到5V/div加50mV.
|
|
電壓差(ΔV)測量精度（平均值采樣方式）
|
在同樣的設置和環境條件下,經對捕獲的≥16個波形取平均值后波形上任兩點間的電壓差（ΔV）:±(3%×讀數+0.05div)
|
|
觸發
|
|
觸發靈敏度
|
DC~10MHz 0.5div 10MHz~上限帶寬 1div
|
|
觸發電平范圍
|
內部
|
距屏幕中心±10div
|
|
EXT
|
±1.6V
|
|
EXT/5
|
±8V
|
|
觸發電平精確度(典型的)精確度適用于上升和下降時間≥20ns的信號
|
內部
|
±(0.3div×V/div)(距屏幕中心±4div范圍內)
|
|
EXT
|
±(6%設定值+40mV)
|
|
EXT/5
|
±(6%設定值+200mV)
|
|
預觸發能力
|
正常模式/掃描模式、預觸發/延遲觸發、預觸發深度可調
|
|
釋抑范圍
|
100ns-1.5s
|
|
設定電平至50%(典型的)
|
輸入信號頻率≥50Hz條件下的操作
|
|
邊沿觸發
|
|
邊沿類型
|
上升、下降
|
|
脈寬觸發
|
|
觸發模式
|
(大于,小于,等于)正脈寬，(大于,小于,等于)負脈寬
|
|
脈沖寬度范圍
|
20ns-10s
|
|
視頻觸發
|
|
觸發靈敏度
(視頻觸發,典型的)
|
內部
|
2div峰間值
|
|
EXT
|
400mV
|
|
EXT/5
|
2V
|
|
信號制式和行/場
頻率（視頻觸發類型）
|
支持標準的NTSC和PAL制式,行數范圍是1-525(NTSC)和1-625(PAL)
|
|
交替觸發
|
|
CH1觸發
|
邊沿、脈寬、視頻、交替
|
|
CH2觸發
|
邊沿、脈寬、視頻、交替
|
|
測量
|
|
光標
|
手動模式
|
光標間電壓差（ΔV），光標間時間差（ΔT），ΔT的倒數（Hz）（1/ΔT）
|
|
跟蹤模式
|
波形點的電壓值和時間值
|
|
自動測量
|
峰峰值、幅值、大值、小值、頂端值、底端值、平均值、均方根值、過沖、預沖、頻率、周期、上升時間、下降時間、正脈寬、負脈寬、正占空比、負占空比、延遲1-＞2 （上升） 、延遲1-＞2 （下降） 的測量
|
|
數學操作
|
加、減、乘、除、FFT
|
|
存儲波形
|
10組波形、10種設置
|
|
FFT
|
Window
|
Hanning,Hamming,Blackman,Rectangular
|
|
采樣點
|
1024 points
|
|
李沙育圖形
|
相位差
|
±3 degrees
|
|
顯示
|
|
顯示類型
|
對角線為145毫米(5.7英寸)液晶顯示
|
|
顯示分辨率(顯示)
|
320水平×RGB×240垂直像素（單色）
|
|
顯示色彩
|
單色
|
|
顯示對比度
|
可調
|
|
背光強度（典型的）
|
300nit
|
|
顯示語言種類
|
中文簡體,中文繁體,英文
|
|
探頭補償器輸出
|
|
輸出電壓（典型的）
|
約3V,峰-峰值≥1MΩ負載時
|
|
頻率(典型的)
|
1kHz
|
|
接口功能
|
|
標準配置
|
1個USB（D）；1個USB（H）；1個RS-232C
|
|
選配件
|
GPIB和LAN
|
|
電源
|
|
電源電壓
|
100-240VACRMS 45Hz到440Hz,CAT II
|
|
耗電
|
小于30VA
|
|
保險絲
|
2A,T級,250V
|
|
環境
|
|
溫度
|
操作：0℃～+40℃
|
|
非操作：-20℃～+60℃
|
|
冷卻方法
|
對流
|
|
濕度
|
+10℃~+30℃:≤95%±5%RH,
|
|
+30℃~+40℃:≤75%±5%RH
|
|
高度
|
操作3,000米
|
|
非操作15,000米
|
|
機械規格
|
|
尺寸
|
320mm（寬）×150mm（高）×130mm（深） （機身尺寸）
445×410×270 mm（2臺 標準包裝尺寸）
|
|
重量(凈重)
|
機身
|
2.5kg（不含包裝），4 kg（含包裝）
|
|
2臺 含包裝
|
9.2 kg （標準包裝毛重）
|
|
IP防護
|
IP2X
|
|
